包頭快速門的感應系統應該如何接線？【快速門批發】

每個廠家的控制系統的設計都不相同，接線方法也存在差異，但是大同小異，用戶只需仔細閱讀和對照說明書操作即可，以我公司常用的SFT品牌為例，接線方式如下：　　

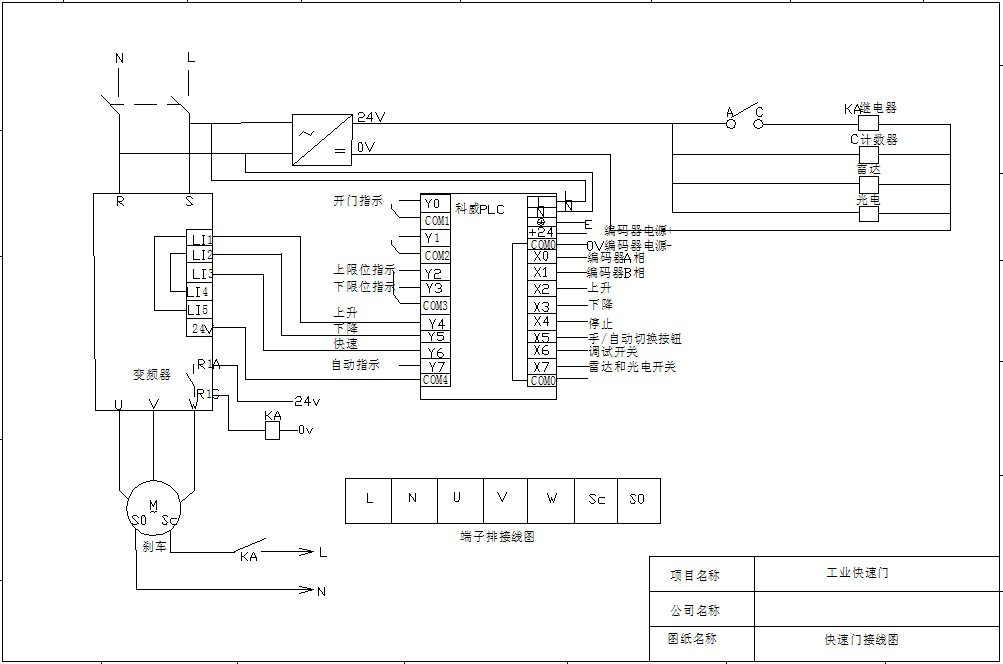

配線柱排列如下：L N U V W L02 N01 X0 X1 24V 0V X2 X3 X4 X5 X6 X7 24V 0V COM 24V 0V

　　接線說明：

　　電源：火線為L(zhǎng) ,零線為N

　　電機：電機U,V,W,分別連接接線柱U,V,W(一一對應)，如出現反轉，

　　任意調換U,V,W三根線中的兩根。另兩根分別接LO2,NO1。

　　編碼器：綠，黃，棕，白粉藍，分別接接線柱XO,X1,24V，0V.(限位調好后，若門體不運轉，將綠黃兩根線調換)。

　　紅外接線：NO，COM,24V，0V分別接接線柱X7，COM，24V，0V.(對射型)

　　紅外接線：藍白接0V，棕色接24v, 黑色接X(jué)7。(反饋型)

　　地磁接線：1，2分別接24V,0V;3,4分別接X(jué)7，COM;7,8分別接線圈。

　　手動按鈕：綠色按鈕24接接線柱X2，紅色按鈕24接接線柱X3，急停按鈕4接接線柱X4.紅色按鈕23接接線柱 COM，再將紅色按鈕23，綠色按鈕23以及急停按鈕3短接。

　　(注：調試時將接線柱X6和接線柱COM短接，直至上下限位調好后將線撤除。先調上限位，后調下限位。)

　　遙控接線：兩根黑線為220V電源，白黃分別接X(jué)2，X3，紅色接COM。

　　雷達接線：紅色接24V,紅白接0V，白色接X(jué)7。

　　互鎖接線：1#門的YO接2#門的X4，1#門的COM1接2#門的COM0;2#門的Y0接1#門的X4，2#門的COM1接1#門的COM0。

以上就是快速門調試說明介紹，呼和浩特龍盛門業是一家專業生產、批發、安裝、銷售為一體的服務商，期待與您的合作。
