『保溫快速門』快速門加地感開門功能實現方法

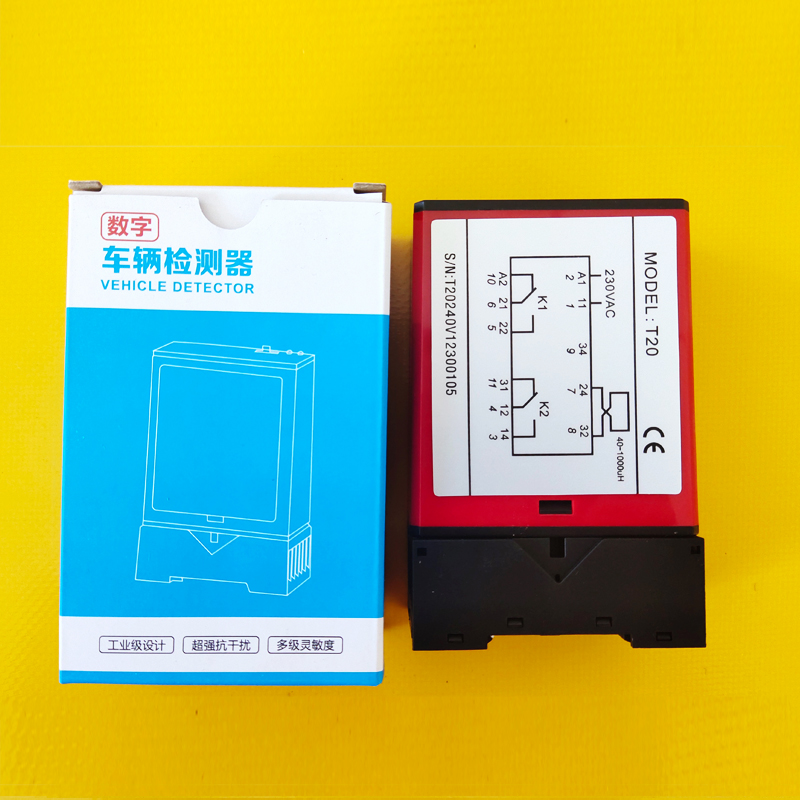

快速門在運行中客戶會根據現場選擇合理的感應方式，最主要的有地磁感應和雷達感應，地磁車輛檢測器的地感線圈是系統中的重要配件



它的工作穩定性直接影響整個快速門的運行效果，因此地感線圈的制作是工程安裝過程中很重要的一個工作環節。



制作快速卷簾門地感線圈前要考慮以下幾點



首先 安裝應遠離干擾源



1、周圍50公分范圍內不能有大量的金屬，如井蓋，雨水溝蓋板等。



2、周圍1米范圍內不能有超過220V的供電線路。



3、作多個線圈時，線圈與線圈之間的距離更大于2米，否則會互相干擾快速門地感的使用。



其次埋設注意事項：



1、標準3米寬馬路，地感線圈的尺寸為2米長80--100cm寬，角上做45度，20厘米長的切角。



2、線圈與馬路邊的距離在30--50厘米左右，線圈為垂直疊加繞4--6圈，總長度為30--40mm



3、埋設線槽切割參數：寬度3--5mm,深度為40--50mm，深度和寬度要均勻一致，應盡量避免忽深呼淺，忽寬忽窄的情況。



4、線圈應與快速門控制器處于同一平衡位置。



最后 輸出引線的制作



1、線圈引出的兩根線應該雙絞，密度為每米不少于50結，未雙絞的輸出引線將會引起干擾。



輸出引線長度一般不應超過5米。由于探測線圈的靈敏度，隨引線的長度增加而降低，所以引線電聯的長度要盡可能短。



最后 清理干凈線槽



在進行線圈布線時一定要把線槽里的小石子清理干凈，以免后期車輛來回壓過導致線圈鍛煉或是破皮造成山東快速門地感工作不正常。



下面為您介紹本公司的『保溫快速門』地感開啟的安裝方式



安裝地磁：在門體上前方 1.5M~2M 的地面上用切割機割一個 0.9MX1.5M 的長方形，切出的槽深度為 4CM ，寬度 4MM ，把 0.75 平方的國標線在切出的槽內繞 5 圈，把線的二端接入控制箱。

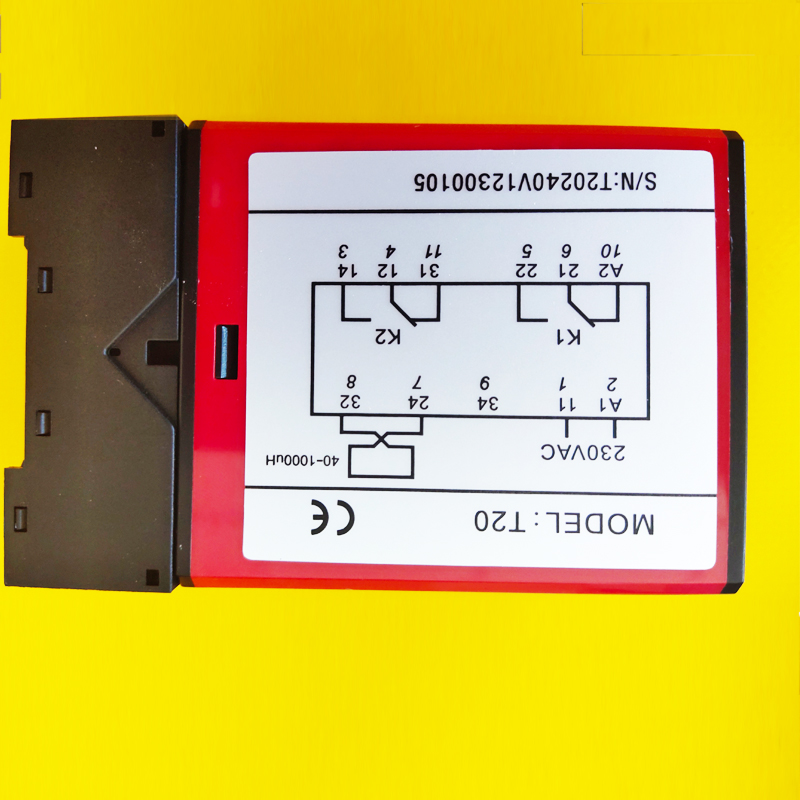

地磁接線 (DZ1 型 ) ：電源零線 (1) ，電源火線 (2), X2( 3) ， COM(4), 線圈 2 根線 (7,8) ，撥碼開關（ 2 （ ON ）、 7 （ ON ） , 其他 OFF ）



地磁接線 (DZ2 型 ) ：電源零線 (1) ，電源火線 (2), X2( 5) ， -24V(6), 線圈 2 根線 (7,8) ，撥碼開關（ 7 （ OFF ） , 其他 ON ）



地磁接線 (DZ3 型 ) ： +24 接設備 + ， -24V 接設備 -, -24 接設備右上方第一個端子， X2 接設備右上方第二個端子 , 線圈 2 根線接設備圖標線圈位置，二組撥碼開關都是 1 、 2(ON), 其他 OFF
